把阻燃功能"塞进"浸渍胶膜纸里，让板式家具一次热压就同时完成"饰面+阻燃"两道工序——这是阻燃浸渍胶膜纸饰面工艺的核心思路。对比试验数据显示：阻燃衣柜热释放速率峰值下降62.5%、5min内总热释放量下降79%、最大烟密度下降55%。一组数据看懂阻燃饰面板的工业价值。
传统阻燃工艺的痛点：工序多、成本高、环保性差
传统阻燃人造板的做法分两步：先把阻燃剂添加到人造板基材里做成阻燃基材，再把普通三聚氰胺浸渍胶膜纸贴上去。如果阻燃效果还不够，再在贴好的板件表面涂一层阻燃涂料。
这套"基材阻燃+表面涂料阻燃"的组合看似稳妥，工序却相当复杂：阻燃剂添加会改变基材胶合强度、力学性能下降；表面涂料阻燃会增加VOC排放、环保压力大；多次涂布还会带来吸湿返霜、腐蚀金属配件等问题。
对家具厂来说，传统工艺的痛点是"成本叠加、品质分摊"——阻燃性能没有真正融入饰面工艺，而是后期"补丁式"追加。
阻燃浸渍胶膜纸：把阻燃功能"集成"进饰面层
阻燃浸渍胶膜纸的思路是"反着来"——把阻燃功能直接集成到浸渍胶膜纸里，让贴面这道工序一次性完成"装饰+阻燃"双重功效。
具体做法分两步：先制备阻燃树脂（用无机纳米粒子与磷酸酯杂化接枝，再与三聚氰胺甲醛树脂复配，遇火形成致密炭层）；再用一浸二涂工艺把原纸浸渍、涂布双层树脂，制得阻燃浸渍胶膜纸。成品既有浸渍胶膜纸的胶合强度、预固化度等基本理化性能，又叠加阻燃功能——这是"工艺内置"的核心。
一次热压、双重功效：B1级的工艺参数怎么定

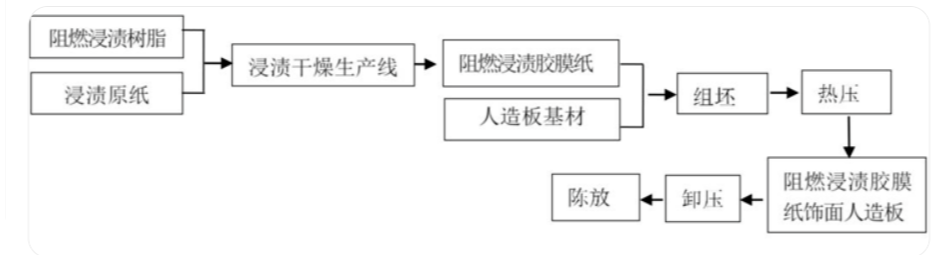

阻燃浸渍胶膜纸准备好后，就进入热压贴面环节。阻燃浸渍胶膜纸可在刨花板、中密度纤维板、细木工板、胶合板等各类人造板基材表面压贴饰面。根据阻燃性能要求，可选择单张压贴或两张相对组坯。

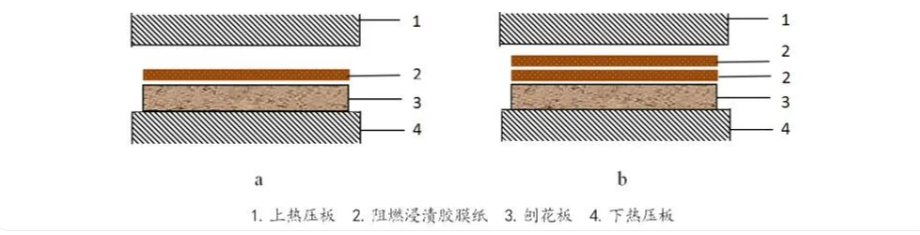

单张压贴工艺与普通浸渍胶膜纸贴面工艺相同，组坯顺序为：基材→阻燃浸渍胶膜纸。两张压贴时则让两张阻燃浸渍胶膜纸的阻燃面相对贴合，组坯顺序为：基材→阻燃浸渍胶膜纸→阻燃浸渍胶膜纸（阻燃面相对）。
优化工艺参数为：热压温度180-200℃，热压时间15-25s，热压压力2MPa。这一参数窗口能保证胶合强度、阻燃性能、饰面外观三者兼顾。该参数下单张压贴的刨花板燃烧增长速率指数（FIGRA）为88.4W/s、总热释放量（THR）为10.7MJ，符合B1(C)级；两张相对组坯则可达B1(B)级。
由于阻燃浸渍胶膜纸比普通膜纸厚且克重较大，热压锯切时需用硬质合金锯片或PCD金刚石锯片，并适当降低转速、减慢进料速度，防止崩边。
对比数据说话：阻燃衣柜 vs 普通衣柜燃烧表现
阻燃性能如何，离不开对比试验。研究团队按1号柜体规格（800mm×600mm×1980mm）打样，分别制作阻燃衣柜（双张阻燃浸渍胶膜纸饰面刨花板）和普通衣柜（普通三聚氰胺浸渍胶膜纸饰面刨花板），参照GB 8624—2012测试。
对比数据：热释放速率峰值从63.5kW下降到23.8kW，下降62.5%；5min总热释放量从11.9MJ降到2.5MJ，下降79.0%；最大烟密度从30.2%降到13.6%，下降55.0%。三项指标全部优于B1级国标要求。
阻燃层遇火后发泡形成多孔碳层，阻碍氧气和热量传导进入基材，阻滞火势扩散——"烧不起来、传不出去、烟也少"，这是阻燃饰面板对火灾载荷的实际贡献。
阻燃饰面板的应用场景：从定制家居到公共场所

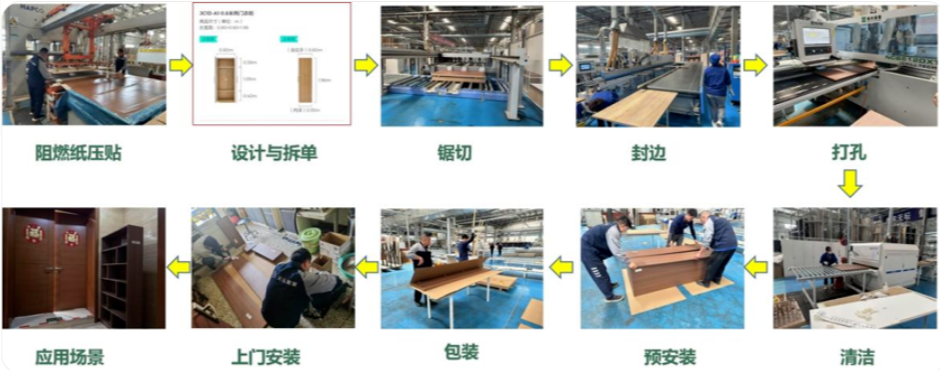

阻燃饰面板的工业化意义不止于"达到B1级"。它把阻燃工艺从"基材处理"转移到"饰面工艺"，使贴面板厂、定制家具厂都可在现有产线基础上直接生产阻燃产品，无需改造基材线。
对定制家居企业而言，应用场景明确：高层住宅定制柜（依据GB 50222—2017要求墙板阻燃必须达到B1级）、公共场所（学校、医院、商场的储物柜、展柜）、特殊环境（实验室、防火要求严格的地下室）。
随着家居安全与防火标准的提升，兼具装饰与防护功能的阻燃材料已成为家具制造业的重要研发方向。阻燃饰面板的优势在于：阻燃+饰面一次成型、成本可控、不影响基材强度——这正是它从实验室走向规模化生产的关键。
信息来源： 其他
